产品介绍

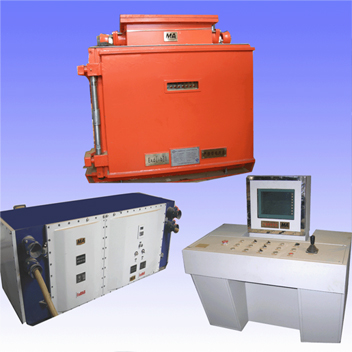

    无极绳机械调速绞车电气系统主要由以下三大系统组成：
   控制部分：矿用隔爆兼本安型可编程真空电磁起动器、本安操作箱、隔爆显示箱、矿用隔爆型变频器；
   保护部分：矿用本安型速度传感器、矿用隔爆型磁性接近开关；
   通讯部分：井下漏泄通信系统。
   本控制系统通过操作台上的本安操作箱对系统进行启动、停止、紧急制动、正转、反转和调速等操作。同时，可进行手动、自动、检修、高低速和多段速等运行状态的转换。本安操作箱的各种操作信号、速度传感器检测到的绞车运行速度信号以及防爆变频器反馈回的模拟量、开关量等信号，均输入到矿用隔爆兼本安型可编程真空电磁起动器内，经过PLC编程、运算后， 从输出端输出的信号一部分控制防爆变频器和安全制动闸、工作制动闸电机的交流接触器，另一部分输出给触摸显示屏。
   通过防爆变频器对主电机的控制，实现绞车的前进、后退和速度调节及回馈制动和能量回馈。并且对主电机具有过压、欠压、缺相、过载、过流等保护。
   起动器对安全制动闸电机和工作制动闸电机具有过载保护；当绞车的运行速度超过规定值时，对绞车实施超速保护。在变频器、安全制动闸或工作制动闸出现故障时，对绞车实施紧急停止，确保系统运行安全。
   通过触摸显示屏，显示绞车的正常工作状态，如工作电压、电流、频率、运行速度和梭车位置，同时也可显示各种故障信息和保护状态。
   在运输轨道的两端和中间位置，安装一组磁性接近开关，当梭车到达机头或机尾及中间位置时，能检测到一个开关量信号，并通过传输电缆输入给起动器内的PLC，在显示屏上将显示机头过卷或机尾过卷，并发出警报，提示司机及时停车。
   漏泄通讯系统，为绞车司机和巷道中的其他工作人员之间提供通讯和打点联系，在遇有紧急情况时，也可用手持通讯机对绞车实行紧急停止。
